Erdbebenisolationsbemessung in Ulm – Präzise Lösung für dynamische Lasten

Wenn unsere Messtechniker das dreiachsige Beschleunigungsarray auf dem Münsterplatz justieren, achten sie auf jedes Milligal. In Ulm, wo der Untergrund zwischen Kalksteinschichten der Schwäbischen Alb und den quartären Donau-Ablagerungen wechselt, ist eine pauschale Bodenkennwertannahme fahrlässig. Die seismische Mikrozonierung liefert uns die Basis, doch erst die detaillierte Erdbebenisolationsbemessung übersetzt die lokalen Gegebenheiten – etwa die Amplifikation in den weichen Talfüllungen entlang der Blau – in ein belastbares Isolatorkonzept. Wir kombinieren Bohrlochgeophysik mit numerischer Zeitverlaufsberechnung, um für Bauherren in Ulm und Neu-Ulm ein Erdbebenisolationssystem zu dimensionieren, das die kinetische Energie zuverlässig vom Baukörper entkoppelt.

Ein seismischer Isolator muss in Ulm die Impedanz zwischen steifem Fels und flexiblem Bauwerk so abstimmen, dass die Eigenperiode außerhalb des energiereichen Plateaubereichs des lokalen Antwortspektrums liegt.

Ablauf und Umfang

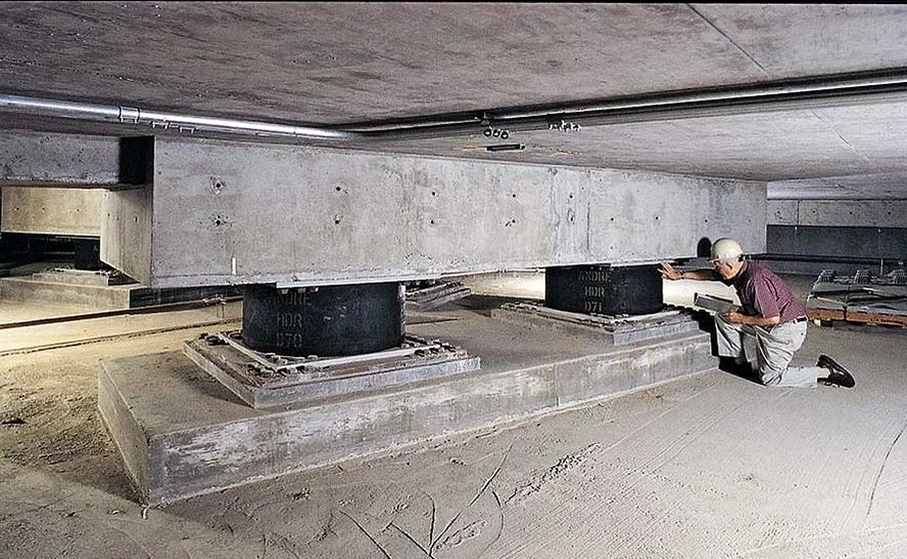

Bei der Erweiterung eines Laborgebäudes im Wissenschaftsstadt-Quartier stießen wir auf eine heterogene Abfolge aus verwittertem Malm-Kalk und eingelagerten Tonlinsen. Der Bauherr wollte eine hochsensible Messtechnik im Obergeschoss betreiben – jede unkontrollierte Stockwerksbeschleunigung hätte die Forschungsarbeit gefährdet. Also legten wir das Antwortspektrum nach DIN EN 1998-1/NA für die Untergrundklasse C-R aus und modellierten ein System aus Elastomerlagern mit Bleikern, dessen effektive Steifigkeit wir iterativ an die zu erwartende Horizontalverschiebung von 180 mm anpassten. Die nichtlineare Zeitverlaufsberechnung zeigte eine Reduktion der Spitzenbeschleunigung um 62 Prozent gegenüber einer konventionellen Gründung. Solche Ergebnisse erzielt man in Ulm nur, wenn man die spröden Kalkbänke nicht als starr idealisiert, sondern ihr Bruchverhalten unter zyklischer Last explizit in der Finite-Elemente-Simulation abbildet.

Standortspezifische Faktoren

Der häufigste Fehler in der Region Ulm ist die Verwendung von Standard-Antwortspektren ohne Berücksichtigung der tiefen Beckenstruktur des Molassebeckens. Manche Tragwerksplaner übernehmen pauschal das Typ-1-Spektrum und vernachlässigen die langperiodischen Anteile, die in den weichen Donausedimenten entstehen. Ein so dimensionierter Isolator gerät bei einem Nahbeben – etwa entlang der Albstadt-Scherzone – in Resonanz, und die Stockwerksdrift überschreitet die Gebrauchstauglichkeitsgrenze. Wir berechnen deshalb standortspezifische Antwortspektren aus synthetischen Seismogrammen und validieren die Isolatorparameter durch einen Abgleich mit der Mikrotremor-Messung. Wer in Ulm auf eine Erdbebenisolationsbemessung verzichtet, riskiert nicht nur strukturelle Schäden, sondern auch den wirtschaftlichen Totalschaden durch Betriebsunterbrechung nach einem moderaten Beben.

Technische Parameter

Parameter	Typischer Wert
Bemessungserdbeben (PGA)	0,6 – 1,2 m/s² gemäß DIN EN 1998-1/NA
Untergrundklasse nach EC8	Überwiegend B (Kalk) bis C (Talfüllung)
Isolatorprototyp	Elastomerlager (HDRB) / Bleikernlager (LRB)
Modellierungsverfahren	Nichtlineare Zeitverlaufsberechnung (NLTHA)
Zielverschiebung	150 – 250 mm (projektspezifisch)
Dämpfungsmaß effektiv	15 – 30 % (hysteretisch + viskos)
Prüfnorm Isolatoren	DIN EN 15129

Verwandte Dienstleistungen

Standortspezifische Gefährdungsanalyse

Ermittlung der seismischen Einwirkung in Ulm durch probabilistische Gefährdungsanalyse (PSHA) und Erstellung synthetischer Beschleunigungszeitverläufe, abgestimmt auf die tektonische Situation der Albstadt-Scherzone.

Numerische Isolatorauslegung

Nichtlineare Finite-Elemente-Modellierung des Gesamtsystems Bauwerk-Isolator-Baugrund, inklusive Pushover-Analyse und Zeitverlaufsberechnung zur Optimierung von Steifigkeit, Dämpfung und Horizontalverschiebung.

Qualitätsprüfung und Monitoring

Begleitung der Isolator-Fertigung nach DIN EN 15129, Durchführung von Prototyptests und Installation eines strukturellen Monitoringsystems zur Langzeitüberwachung der Lager während des Betriebs in Ulm.

Gängige Fragen

Wie hoch sind die Kosten für eine Erdbebenisolationsbemessung in Ulm?

Für ein mittelgroßes Gebäude in Ulm bewegt sich das Honorar für die reine Erdbebenisolationsbemessung inklusive numerischer Modellierung zwischen 3.750 und 8.260 Euro, abhängig von Komplexität des Tragwerks und Anzahl der erforderlichen Zeitverlaufsberechnungen.

Ist eine seismische Isolation bei einem Baugrund der Klasse B in Ulm überhaupt notwendig?

Auf dem Ulmer Malm-Kalk (Klasse B) sind die spektralen Beschleunigungen zwar geringer als auf Weichboden, aber die hohe Steifigkeit des Felses überträgt kurze, impulsartige Stöße direkt in den Baukörper. Für sensible Infrastruktur oder hohe Gebäude empfehlen wir eine Isolationsbemessung, um die Stockwerksbeschleunigungen zu halbieren.

Welche Isolatortypen eignen sich für den Ulmer Untergrund?

In Ulm setzen wir vorwiegend Elastomerlager mit Bleikern (LRB) ein, da sie eine hohe Energiedissipation bieten und die Restverschiebung nach einem Beben gering halten. Bei leichteren Bauwerken kommen auch Gleitpendellager in Frage, die wir auf die lokale Reibungscharakteristik des Malm-Kalks abstimmen.

Wie lange dauert die Bemessung und Prüfung der Isolatoren?

Die standortspezifische Gefährdungsanalyse und numerische Modellierung beanspruchen etwa vier bis sechs Wochen. Die anschließende Prototypprüfung beim Hersteller gemäß DIN EN 15129 nimmt weitere acht bis zehn Wochen in Anspruch, sodass Sie mit rund vier Monaten Vorlaufzeit rechnen sollten.
